Hebel-Wafer-konzentrische Absperrklappe mit gummierter Scheibe

Die Hebel-Wafer-Absperrklappe von Waits Valves ist ein kostengünstiges Durchflussregelgerät, das Absperr- und Drosselfunktionen in Mittel- und Niederdrucksystemen übernehmen kann. Es ermöglicht einen kompakten Ventilkörper in Zwischenflanschausführung, der bequem zwischen Flanschen eingebaut werden kann und mit einem manuellen Hebel- oder Zahnradantriebsmechanismus ausgestattet ist. Es ist außerdem mit einer elastischen Gummiauskleidung (meist Ethylen-Propylen-Dien-Monomer (EPDM), Nitrilkautschuk (NBR) oder andere Elastomere) überzogen, die den Ventilkörper luftdicht machen und ihn vor Erosion durch korrosive Medien schützen kann. Der Ventilteller dreht sich um 90 Grad, um den Flüssigkeitsfluss mit minimalem Druckabfall und minimalem Drehmoment zu steuern.

Anfrage absenden

Produktbeschreibung

Waits Valves bietet langlebige Hebel-Absperrklappen für die Flanschmontage an Rohren; Konzentrisches Ventilscheibendesign; Mit auswechselbarem Futter. Mit unseren Fachkenntnissen auf diesem Gebiet können diese Ventile in Kühltürmen, Abwasseranwendungen, Wasseraufbereitung, DAMS, Gashauptleitungen und -versorgungsleitungen, Druckerhöhungsstationen, Kraftwerken und Gaspipeline-Industrien eingesetzt werden. Wir verfügen über mehr als ein Jahrzehnt Erfahrung im Außenhandelsexport und werden diese Produkte daher auf jeden Fall innerhalb der vereinbarten Zeit an unsere Kunden liefern.

Die Gummiauskleidung der Hebel-Wafer-Absperrklappe ist langlebig und einfach zu verwenden, was den internen Verschleiß reduzieren und die Lebensdauer verlängern kann, was sie zu einer zuverlässigen Wahl für häufige Ein-/Aus-Vorgänge macht. Die stromlinienförmige Struktur vereinfacht die Wartung und das leichte Design eignet sich hervorragend für Installationen mit begrenztem Platzangebot.

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

Besonderheit

Die Hebel-Wafer-Absperrklappe hat eine zylindrische Form, eine kurze axiale Länge und eine interne Absperrklappe.

Die Drosselklappe wird durch den Ventilschaft angetrieben. Durch Drehen um 90° kann das Öffnen und Schließen abgeschlossen werden. Durch Ändern des Ablenkwinkels der Drosselklappe kann der Durchfluss des Mediums gesteuert werden.

Diese Absperrklappe zeichnet sich durch eine einfache Struktur, geringe Größe und geringes Gewicht aus. Es verfügt über eine hervorragende Durchflusskontroll- und Dichtungsleistung und wird häufig in verschiedenen industriellen Rohrleitungssystemen eingesetzt.

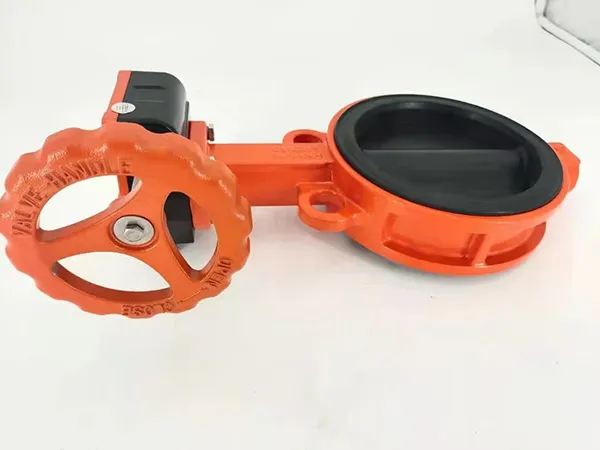

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

Spezifikation

Körper: Gusseisen (GG25), Sphäroguss (GGG40/50), Kohlenstoffstahl (WCB A216), Edelstahl (SS304 / SS316 / SS304L/SS316L), Duplex-Edelstahl (2507/1.4529), Bronze, Aluminiumlegierung.

Ventilsitz Nitril-Butadien-Kautschuk (NBR), Ethylen-Propylen-Dien-Monomer (EPDM)/Seltenerd-Ethylen-Propylen-Dien-Monomer (REPDM), Polytetrafluorethylen (PTFE)/recyceltes Polytetrafluorethylen (RPTFE), Fluorkautschuk (Viton), Chloroprenkautschuk (Neopren), Hypalon, Silikonkautschuk Silikon, Perfluoroctansulfonat (PFA).

Ventilschaft 416 Edelstahl (SS416), 431 Edelstahl (SS431), 304 (SS304 Edelstahl, 316 Edelstahl (SS316), Duplex-Edelstahl (SS304 / SS316 / SS304L/SS316L), Duplex-Edelstahl (2507/1.4529), Bronze, (DI/WCB/SS) Beschichtung (Epoxidbeschichtung/Nylon). (EPDM/NBR/PTFE/PFA)

Buchse: PTFE, Bronze

O-Ringe: NBR, EPDM, FKM

Betriebsart: Handhebel, Getriebe, elektrischer/pneumatischer/hydraulischer Antrieb

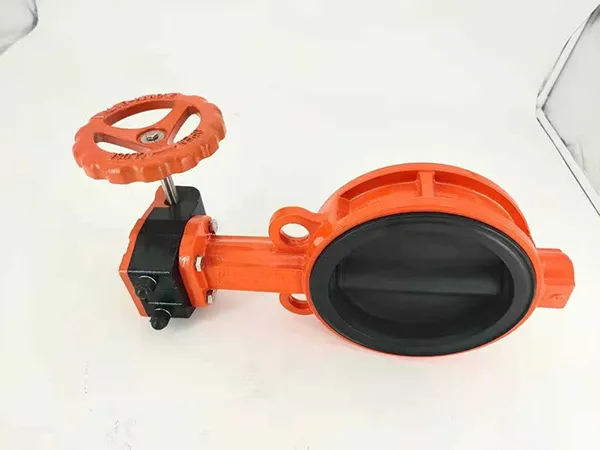

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc
