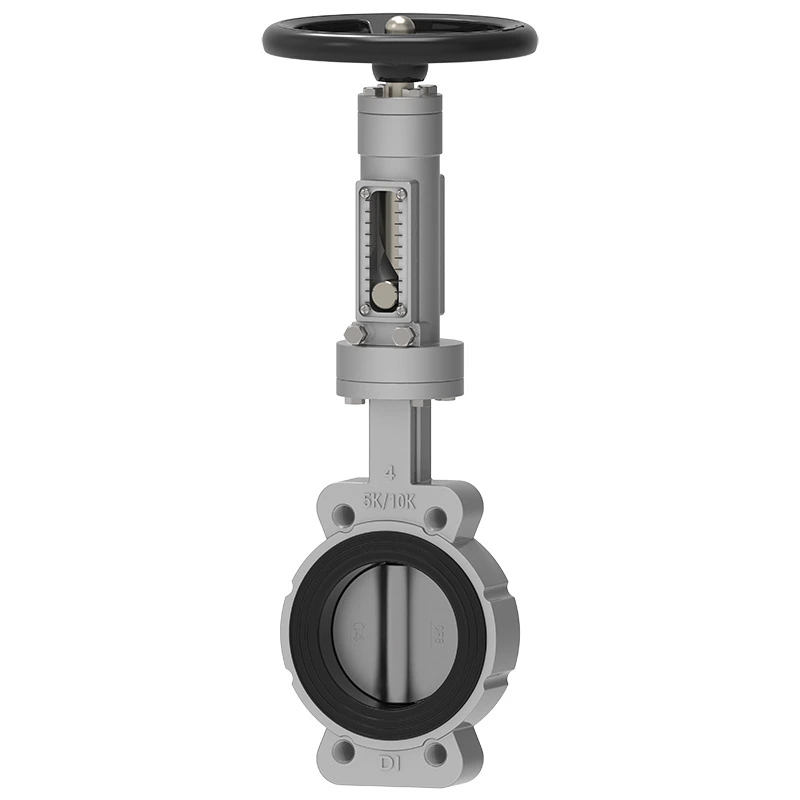

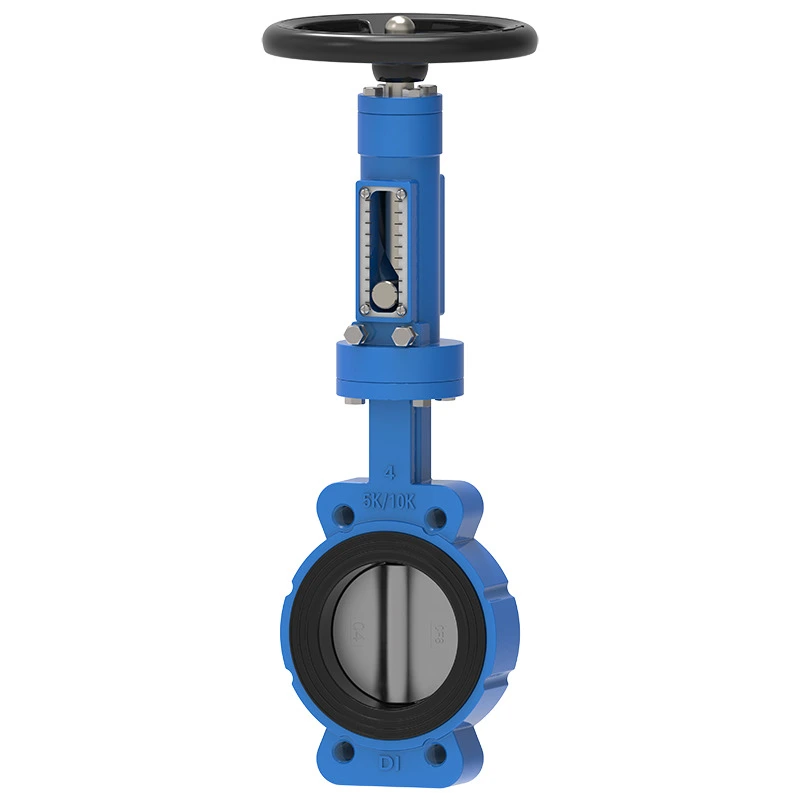

Konzentrische Absperrklappe für die Schifffahrt

Die konzentrischen Absperrklappen für die Schifffahrt von Waits sind nach API 609 / ISO 14313 / JIS F7480 konzipiert – international anerkannte Schiffsventilnormen, die Anforderungen an Struktur, Abmessungen, Materialien und Leistung festlegen und so Zuverlässigkeit und Qualität in Schiffsanwendungen gewährleisten.

Anfrage absenden

Produktbeschreibung

Die konzentrischen Absperrklappen von Waits Marine sind in den Designs Semi-lug (kompakt) und Full-lug (hohe Stabilität) erhältlich und für den Einsatz an Bord von Schiffen konzipiert. Sie eignen sich ideal für enge Räume oder freiliegende Decks und bieten zuverlässige Abdichtung, Korrosionsbeständigkeit gegen Meerwasser und eine präzise Steuerung von Wasser-, Entwässerungs- und Kühlsystemen in anspruchsvollen Meeresumgebungen.

Implementierungsstandards

Designstandard	API 609, EN 593, BS 5155, GOST
Endstandard	ANSI B16.1 CL. 125LB und B16,5 CL. 150 Pfund DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 und PN16 AS 2129 Tabelle D und E BS 10 Tabelle D und E MSS SP44 CL. 150 Pfund AWWA C207 150LB ISO 2531 PN6, PN10 und PN16 ISO 7005 PN6, PN10 und PN16
Inspektion und Test	API 598, IS0 5208, EN 12266-1, GOST
Von Angesicht zu Angesicht	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Oberer Flansch	ISO 5211

Anwendung

Betriebstemperatur	-45℃~150℃
Größe	2"-80", DN50-DN2000
Arbeitsdruck / CWP	16BAR 10BAR
Hülse	24BAR 15BAR
Siegel	18BAR 10BAR
Lufttest	6BAR 6BAR
Betriebsumgebung	Ballast- und Bilgensystem. Chemische Verarbeitung Entsalzungsanlagen, Bohrinseln, Trinkwasser Trockenpulver, Lebensmittel und Getränke, Gasanlagen HAVC Bergbauindustrie, Papierindustrie, Sandverarbeitung, Meerwasser, Zuckerindustrie Thermotechnische Wasseraufbereitung Abwasser
Operator	Hebel, Getriebe, elektrisch, pneumatisch usw.
Körpermaterial	Gusseisen, Sphäroguss, Kohlenstoffstahl, Edelstahl, AL-Bronze usw.
Scheibe	Gusseisen, Sphäroguss, Kohlenstoffstahl, Edelstahl, AL-Bronze
Stängel	2CR13 F304 F316 F51 F53 Monel K500
Sitz	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Naturkautschuk
