Wie löst die Absperrklappe mit verlängertem Spindelgetriebeflansch Betriebshindernisse für erdverlegte und isolierte industrielle Rohrleitungssysteme?

2026-08-07 - Hinterlassen Sie mir eine Nachricht

Abstrakt

Unterirdisch erdverlegte Rohrleitungen und stark isolierte Industrierohre stellen immer unangenehme Betriebshindernisse für Standard-Absperrklappen dar, während herkömmliche Kurzschaftkonstruktionen bei routinemäßigen Einstellungen und Inspektionen wiederholte Ausgrabungen oder Isolierungsdurchtrennungen erfordern.Absperrklappe mit verlängertem Spindelgetriebe und FlanschIntegriert eine Flanschverbindungsstruktur, einen Schneckengetriebe-Antrieb zur Drehmomentreduzierung und eine anpassbare verlängerte Schaftbaugruppe und löst so die Zugangsschwierigkeiten von Ventilen, die unter der Erde installiert oder in dicken Wärmedämmschichten eingewickelt sind. Dieses systematische technische Dokument erarbeitet den Kernstrukturaufbau, standardisierte Regeln für den Materialabgleich, Installationsstandards für mehrere Szenen, tägliche Inspektions- und Wartungsspezifikationen sowie die Logik der technischen Auswahl und richtet sich an Rohrleitungsdesigner, Installationstechniker vor Ort und Betriebsleiter von Industrieanlagen. Alle Analysen konzentrieren sich auf strukturelle Stabilität, Dichtungshaltbarkeit und Bedienkomfort, ohne gewinn- oder kostenbezogene Indikatoren einzubeziehen, und vergleichen die praktischen Vorteile dieses integrierten Ventiltyps mit gewöhnlichen Wafer-Absperrklappen und Kurzschaft-Zahnradventilen in komplexen Rohrleitungsumgebungen.

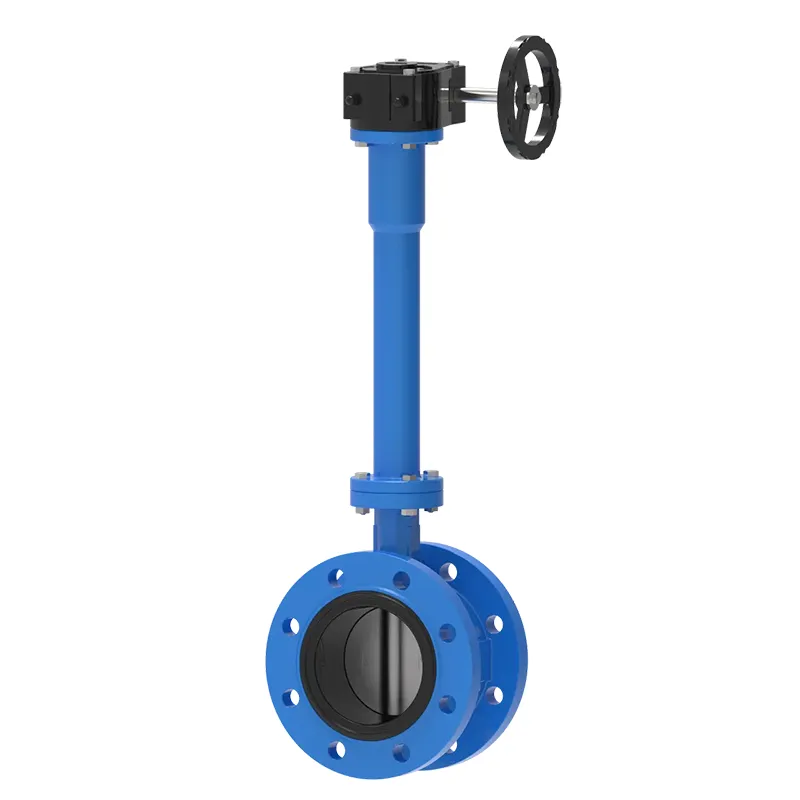

Extended Stem Gear Flange Butterfly Valve


1. Vollständiger struktureller Aufbau und Kernarbeitsprinzip

1.1 Geteilte Komponentenanordnung von Flansch, verlängertem Schaft und Zahnradantrieb

Das gesamte Ventilgehäuse besteht aus drei Kernfunktionsmodulen, die jeweils unabhängige Leitungsverbindungs-, Drehmomentübertragungs- und Durchflussregulierungsaufgaben übernehmen. Der Doppelflansch-Ventilkörper verfügt über eine vollflächige Schraubverbindung, die starre Dichtungsverbindungen mit passenden Rohrleitungsflanschen bildet und so das Risiko von Medienlecks vermeidet, die durch lockere Klemmung von Zwischenflanschventilen bei langfristigen Druckschwankungen verursacht werden. Die verlängerte Spindelbaugruppe ist im Vergleich zu herkömmlichen Absperrklappen das differenzierteste Teil, bei dem das Zahnradbetätigungshandrad auf den zugänglichen Boden oder die Geräteplattform reicht und so die Betriebsposition vom vergrabenen oder isolierten Ventilkörperteil getrennt wird.

Das an der Oberseite des verlängerten Schafts installierte Schneckengetriebe-Untersetzungsgetriebe wandelt das große Drehmoment, das für die Drehung der Scheibe mit großem Durchmesser erforderlich ist, in eine leichte Betätigungskraft des Handrads um, wodurch die körperliche Arbeitsintensität für den Bediener effektiv reduziert wird. Im Inneren des Getriebes kann die präzise Schnecken- und Schneckenrad-Eingriffsstruktur die Scheibe in jedem Öffnungswinkel ohne zusätzliche Positionierungsvorrichtungen arretieren und so einen stabilen, festen Durchflussregulierungszustand für einen langfristigen Pipeline-Betrieb realisieren. Alle Getriebeteile innerhalb des verlängerten Schafts verfügen über eine integrierte Keilwellenverbindung, die eine synchrone Drehung zwischen Handrad und interner Schmetterlingsscheibe ohne Übertragungsschlupf nach Tausenden von Öffnungs- und Schließzyklen gewährleistet.

  • Die starre Doppelflanschverbindung verbessert die allgemeine Dichtungsstabilität bei Druckschwankungen
  • Der individuell anpassbare verlängerte Schaft überträgt den Bedienpunkt aus dem vergrabenen/isolierten Bereich
  • Die Schneckengetriebeuntersetzung reduziert das Betriebsdrehmoment für die Regulierung von Rohrleitungen mit großem Kaliber
  • Die integrierte Keilwellenstruktur eliminiert das Risiko eines Getriebeschlupfausfalls

1.2 Medium-Abfang- und Flussregulierungsmechanismus

Die kreisförmige Schmetterlingsscheibe, die am unteren Ende des verlängerten Schafts befestigt ist, dreht sich um 90 Grad um die vertikale Mittelachse, um den Rohrleitungsquerschnitt vollständig zu öffnen, teilweise zu drosseln und vollständig zu schließen. Wenn sich die Scheibe parallel zur Strömungsrichtung des Mediums dreht, bildet die Rohrleitung einen ungehinderten Durchgang; Bei Drehung senkrecht zur Strömungsrichtung passt sich die Außenkante der Scheibe eng an den elastischen Dichtring im Inneren des Ventilkörpers an, um eine Leckagefreiheit bei Flüssigkeiten, Gasen und gemischten Medien zu gewährleisten. Das Getriebe mit Winkelskala kann den Drehwinkel der Scheibe im Bereich von 0 bis 90 Grad genau einstellen und ermöglicht so eine kontinuierliche lineare Durchflussregelung anstelle der nur zweistufigen Schaltersteuerung einfacher Griffventile.

Der verlängerte Schaft ist an der Verbindung von Ventilkörper und verlängerter Hülse mit mehrschichtigen Dichtungskomponenten ausgestattet, die verhindern, dass Rohrleitungsmedium entlang des Schaftspalts nach oben zum Getriebeantriebsbereich sickert, wodurch Getrieberost und Medienverschmutzung der Betriebsteile vermieden werden. Der Packungssatz kann bei späteren Wartungsarbeiten ausgetauscht werden, ohne dass das gesamte Ventil aus der Rohrleitung entfernt werden muss, was die Reparaturarbeiten vor Ort an erdverlegten Ventilen, die schwer zu demontieren sind, erheblich vereinfacht.

2. Materialanpassungsstandards für Gehäuse, Schaft und Dichtungskomponenten

2.1 Materialklassifizierung von Ventilkörpern und -scheiben für verschiedene Medienumgebungen

Die Auswahl der Materialqualität bestimmt direkt den langfristig stabilen Betriebszyklus des Ventils unter bestimmten Mediumstemperatur- und Korrosionsbedingungen. Ventilkörper aus duktilem Gusseisen mit Epoxidbeschichtung werden häufig in kommunalen Wasserversorgungs-, Brandschutz- und Kühlwasserleitungen verwendet und weisen eine gute Beständigkeit gegen Erosion neutraler Wassermedien und geringe Verarbeitungsschwierigkeiten bei der Herstellung auf. Der WCB-Körper aus Kohlenstoffstahl eignet sich für Hochtemperatur-Dampf- und Ölförderleitungen und behält eine stabile mechanische Festigkeit bei mittleren Temperaturen von bis zu 425 °C bei. Das Gehäuse aus Edelstahl CF8/CF8M eignet sich für chemische Säure-Base-Mischmedien und salzhaltige Küstenwasserleitungen und widersteht Lochfraß durch Chloridionen.

Das Material der Klappenscheibe muss mit dem Korrosionsbeständigkeitsgrad des Ventilkörpers übereinstimmen, um elektrochemische Korrosion zwischen verschiedenen Metallkontaktflächen zu vermeiden. Die Overlay-Scheibe aus Edelstahl ist für Arbeitsbedingungen in korrosiven Medien ausgelegt, während die Scheibe aus Bronzelegierung für Meerwasserzirkulationsleitungen ausgewählt wird, um das Anhaften von Meeresorganismen und Schäden durch elektrolytische Korrosion zu verhindern. Alle Gussrohlinge aus Metall werden nach dem Formen einer Spannungsentlastungsbehandlung unterzogen, um die beim Gießen entstehenden inneren Verformungsspannungen zu beseitigen und so eine Rissbildung des Ventilkörpers bei abwechselnd kalter und heißer Umgebung zu verhindern.

2.2 Standards für verlängerte Vorbau- und Getriebeinnengetriebematerialien

Der verlängerte Schaft ist bei langfristigen Öffnungs- und Schließzyklen einer wiederholten Torsionsbelastung ausgesetzt. Daher werden hochfeste Materialien aus Edelstahl 410 oder legiertem Stahl 4140 verwendet, mit strenger Härtekontrolle, um Abrieb und Bruch während der Drehmomentübertragung zu vermeiden. Die äußere Schutzhülse des verlängerten Schafts besteht aus einem nahtlosen Stahlrohr mit Rostschutzbeschichtung, das die Feuchtigkeit des unterirdischen Bodens und den Wärmeisolationsdampf der Rohrleitung davon abhält, mit der Kernwelle der Drehmomentübertragung in Kontakt zu kommen, wodurch die Lebensdauer der unter der Erde vergrabenen verlängerten Schaftbaugruppe um viele Jahre erheblich verlängert wird.

Schnecke und Schneckenrad im Inneren des Getriebegehäuses verfügen über eine Bronzelegierung mit passender Schneckenstruktur aus Kohlenstoffstahl, die während der Eingriffsdrehung ein selbstschmierendes Reibungspaar bildet und so die Häufigkeit der regelmäßigen Fettwartung reduziert. Das Getriebegehäuse besteht aus einer Gussaluminiumlegierung mit geringem Gewicht und starker Oxidationsbeständigkeit, die keine starke Rostschicht bildet, die die Drehung des Handrads blockiert, wenn es längere Zeit im Freien oder in einem unterirdischen Tresor platziert wird.

Komponentenname Optionale Materialqualitäten Entsprechende geltende Arbeitsbedingungen
Ventilkörper Sphäroguss / WCB-Kohlenstoffstahl / CF8-Edelstahl Kommunales Wasser/Hochtemperaturdampf/chemisch korrosives Medium
Verlängerter Vorbauschaft 410 Edelstahl / 4140 legierter Stahl Allgemeine vergrabene Pipeline / großkalibrige Pipeline mit hohem Drehmoment
Dichtungsring EPDM / NBR / PTFE / Viton Kaltes Wasser / Ölmedium / Starke Säure / Hochtemperaturmedium
Zahnradschneckenrad Zinn-Bronze-Legierung Alle Betriebsszenarien mit Zahnradantrieb und langem Zyklus

3. Standardinstallationsablauf für erdverlegte und isolierte Pipeline-Layouts

3.1 Schritte zur Pipeline- und Parameterbestätigung vor der Installation

Vor dem Heben und Anschließen des Ventilkörpers müssen die Techniker drei wichtige kundenspezifische Parameter des Produkts bestätigen, um sie an die Rohrleitungsanordnung vor Ort anzupassen: tatsächliche Einbautiefe oder Isolationsdicke, um die erforderliche verlängerte Schaftlänge zu bestimmen, Rohrleitungsnenndruck, um die passende Flanschdruckstufe auszuwählen, und Medientyp, um zu prüfen, ob die Scheiben- und Dichtungsmaterialqualität den Korrosionsschutzanforderungen entspricht. Eine nicht übereinstimmende Schaftlänge führt dazu, dass das Zahnradhandrad in das vergrabene Gewölbe einsinkt oder von der Rohrleitungsisolierung abgedeckt wird, wodurch die Funktionsfähigkeit verloren geht. Eine nicht übereinstimmende Flanschdruckstufe führt zu Undichtigkeiten der Flanschdichtung unter dem Auslegungsdruck der Rohrleitung.

Reinigen Sie die Flanschdichtfläche der vorderen und hinteren Rohrleitungen gründlich, entfernen Sie Schweißschlacke, Rostflecken und Anhaftungen harter Partikel, um Kratzerschäden an der elastischen Dichtung beim Anziehen der Schrauben zu vermeiden. Platzieren Sie die passende nichtmetallische Flachdichtung zwischen den beiden Flanschgruppen und richten Sie alle Flanschschraubenlöcher horizontal aus, um ein exzentrisches Extrudieren der Dichtung durch versetzte Installation des Ventilgehäuses zu verhindern, das nach längerem Betrieb lokale Leckagekanäle für das Medium bilden würde.

3.2 Spezialbetrieb für vergrabene Rohrleitungen und Schutzrohre

Nachdem der Ventilgehäuseflansch vollständig verschraubt und durch kreuzsymmetrische Anzugsreihenfolge befestigt ist, füllen Sie abgestuften Sand um das Ventilgehäuse, um eine schichtweise Verdichtung zu erreichen. Vermeiden Sie dabei, dass große harte Steine ​​direkt aus dem Ventilgehäuse heraustreten und lokale Verformungen hervorrufen. Die äußere Schutzhülle des verlängerten Schafts muss vom Ventilkörper bis zur Bodenbetriebsplattform mit wasserdichtem, korrosionsbeständigem Spiralmaterial umwickelt werden, um zu verhindern, dass unterirdisches Grundwasser und korrosiver Boden mit den Metallteilen des Schafts in Kontakt kommen. Am Bodenende des Vorbaus ist ein hohler Schachtschutzdeckel vorgesehen, der direkt geöffnet werden kann, um das Handrad ohne großflächigen Bodenaushub bei späterer Inspektion und Einstellung zu betätigen.

Halten Sie bei dick isolierten Rohrinstallationen in Innenräumen einen vertikalen Kanal bereit, der dem Außendurchmesser des verlängerten Schafts an der Position der Ummantelung der Rohrleitungsisolierung entspricht. Wickeln Sie keine wärmeisolierende Baumwolle um das Getriebegehäuse und den freiliegenden Abschnitt des Schafts, um zu verhindern, dass eine Wärmeansammlung den Verschleiß des Getriebeschmierfetts und die Alterung der Dichtungsteile der oberen Packung beschleunigt. Führen Sie nach der Installation einen vollständigen Öffnungs- und Schließtest des Handrads durch, um sicherzustellen, dass sich die Scheibe ohne Blockierung dreht und die Winkelskalenanzeige mit dem tatsächlichen Durchflussunterbrechungszustand übereinstimmt.

  • Kreuzsymmetrisches Festziehen der Flanschschrauben, um ein Auslaufen der exzentrischen Extrusion der Dichtung zu verhindern
  • Wasserdichte Schutzhülle für den verlängerten, vergrabenen Schaftabschnitt gegen Bodenkorrosion
  • Reservieren Sie einen unabhängigen vertikalen Kanal für den Vorbau, um zu vermeiden, dass die Isolierung das Getriebe umhüllt
  • Vollhub-Öffnungs-/Schließtest, um die versteckte Gefahr eines Blockierens der Scheibe nach der Installation auszuschließen

4. Hauptszenarien für industrielle und kommunale Pipeline-Anwendungen

4.1 Städtische unterirdische Wasserversorgungs- und Brandschutzrohrnetze

Städtische kommunale Wasserverteilungsleitungen und erdverlegte Brandbekämpfungsringrohre sind die am weitesten verbreiteten Anwendungsbereiche für dieses Ventil mit verlängertem Spindelflansch. Die meisten Hauptleitungszweige werden unter der Straßenoberfläche oder im Boden des Grüngürtels verlegt, und bei gewöhnlichen Kurzschaftventilen ist jedes Mal, wenn eine Durchflussanpassung oder eine Wartung der Leitungsunterbrechung durchgeführt wird, ein großflächiger Straßenaushub erforderlich, was den städtischen Verkehr und das tägliche Leben der Bewohner stark beeinträchtigt.Absperrklappe mit verlängertem Spindelgetriebe und FlanschErweitert das Handrad des Betätigungsgetriebes auf die Positionen der Bodeninspektionsschächte, und alle Öffnungs-, Schließ- und Durchflussdrosselungsvorgänge können nur durch Öffnen der Schachtabdeckung durchgeführt werden, ohne dass Straßenoberflächenaushubarbeiten und Erdverfüllungsarbeiten für Rohrleitungen erforderlich sind.

Kommunale Brandschutzleitungen erfordern eine stabile Dichtungsleistung bei plötzlichem Druckanstieg beim Starten von Feuerlöschpumpen. Die starre Doppelflanschverbindung und die mehrschichtige elastische Dichtringstruktur halten sofortigen Druckstößen stand, ohne dass Medium austritt. Die selbsthemmende Struktur des Schneckengetriebes kann das Ventil im täglichen Standby-Zustand lange Zeit vollständig geöffnet halten und schließt aufgrund der Vibrationen des Wasserflusses in der Rohrleitung nicht automatisch, wodurch in Notfallsituationen ein ungehinderter Löschwasserdurchgang gewährleistet wird.

4.2 Werksisolierte Medientransportleitungen

Hochtemperaturdampf-, Heißöl- und Kühlsoleleitungen in Chemieanlagen benötigen alle dicke Wärmeisolationsschichten, um den Temperaturverlust im Medium zu reduzieren und Unfälle durch Oberflächenverbrühungen für die Bediener vor Ort zu vermeiden. Wenn standardmäßige Absperrklappen mit kurzem Schaft verwendet werden, muss die Isolierschicht um die Klappe bei jeder Einstellung des Durchflusses aufgeschnitten werden, und nach dem Betrieb muss neue Wärmedämmwatte neu umwickelt werden, was zu einer wiederholten Verschwendung von Wärmedämmstoffen und häufigen Wärmeverlusten der Rohrleitung führt. Die verlängerte Schaftstruktur trennt das Betriebsgetriebe vom Isolierumhüllungsbereich, die Rohrleitungsisolierung kann kontinuierlich als Ganzes ohne lokales Schneiden umwickelt werden, wodurch die vollständige Wärmeisolationswirkung der gesamten Rohrleitung über einen langen Zeitraum erhalten bleibt.

Große Lebensmittelverarbeitungs- und Pharmafabriken für die Reinwasserzirkulation entscheiden sich ebenfalls für diese Flansch-Absperrklappe mit Zahnradantrieb mit verlängerter Spindel. Die vollständig aus Edelstahl gefertigten Kontaktmediumteile entsprechen den hygienischen Produktionsstandards, und der Getriebebetriebsmodus ermöglicht eine präzise Durchflussregulierung in kleinen Bereichen, die den von der Produktionsausrüstung benötigten Mediumfluss stabil steuern kann, ohne dass plötzlich große Durchflussschwankungen die Stabilität der Produktverarbeitung beeinträchtigen.

4.3 Unterirdische Regenwasser- und Abwasserableitungsleitungen des Parks

Auf dem Campusgelände, im Industriepark und in der Wohnanlage sind vergrabene Regenwasser- und Abwasserabzweigrohre unter Grünflächen und Gehwegen vergraben, wobei in regelmäßigen Abständen vereinzelte Kontrollbrunnen vorgesehen sind. Das verlängerte Schaftdesign des Ventils passt perfekt zur vertikalen Tiefe dieser Inspektionsbrunnen. Das Wartungspersonal kann das Zahnradhandrad an der Bohrlochmündung direkt erreichen, ohne für den Betrieb in den Tiefbrunnen gehen zu müssen. Die Epoxid-Korrosionsschutzbeschichtung des Ventilkörpers aus Sphäroguss widersteht langfristig der Erosion von Abwasser, das organische Verunreinigungen enthält, und der austauschbare äußere Dichtungsring kann vor Ort gewartet werden, ohne dass das Ventil aus der Rohrleitung ausgebaut werden muss.

  • Kommunale erdverlegte Wasserleitungen machen Straßenaushubarbeiten während der Ventileinstellung überflüssig
  • Isolierte Fabrikrohre vermeiden das wiederholte Schneiden und Umwickeln von Thermowatte
  • Die Selbsthemmung des Feuerlöschleitungsgetriebes verhindert ein versehentliches Schließen bei Vibrationen des Wasserflusses
  • Die Korrosionsschutzbeschichtung für Abwasserrohre passt sich der langfristigen Erosion organischer Medien an

5. Häufig gestellte technische Fragen zur Schaftlänge und Dichtungsleistung

1. Kann die verlängerte Schaftlänge geändert werden, nachdem das Ventil das Werk verlassen hat?
Die verlängerte Schaftbaugruppe verfügt über einen integrierten nahtlosen Schweißformprozess für Hülse und Kernwelle, und im gesamten Schaft ist eine feste Drehmomentübertragungs-Keilverzahnungsstruktur angebracht. Durch sekundäres Schneiden und Schweißen nach Verlassen des Werks wird die Koaxialität der Drehmomentübertragungswelle zerstört, was zu einem Blockieren der Scheibe und einem Ausfall des Getriebes während der Drehung führt. Alle erforderlichen Stammlängen müssen vor der Produktion gemäß den Daten zur Erdtiefe oder Isolierungsdicke vor Ort bestätigt und angepasst werden.
2. Welche versteckten Gefahren durch Leckagen treten auf, wenn die Reihenfolge beim Anziehen der Flanschschrauben nicht korrekt ist?
Aufeinanderfolgendes einseitiges Anziehen führt zu einer einseitigen Kompression der Flanschdichtung, wodurch ein ungleichmäßiger Extrusionsspalt um die Dichtung herum entsteht. Bei Schwankungen des Rohrleitungsdrucks sickert das Medium aus der Seite des losen Spalts aus, und eine langfristige exzentrische Belastung führt auch zu einer Verformung der Flanschkante des Ventilgehäuses, wodurch die Ebenheit der Dichtfläche dauerhaft beschädigt wird. Das kreuzsymmetrische, schrittweise Anziehen an mehreren Punkten ist der einzige standardmäßige Arbeitsablauf.
3. Wie lässt sich beurteilen, ob die Packungsdichtung oben am verlängerten Schaft ausgetauscht werden muss?
Wenn während des Normaldruckbetriebs der Rohrleitung kontinuierlich Flüssigkeit oder Gas aus dem Spalt zwischen der Außenhülse der Spindel und dem Getriebeboden austritt, bedeutet dies, dass der innere Packungsring gealtert ist und an Elastizität verloren hat. Die Packung kann ergänzt und ausgetauscht werden, ohne dass das gesamte Ventilgehäuse aus der Rohrleitung entfernt werden muss, indem nur die obere Getriebeabdeckung demontiert wird.
4. Ist das Getriebe in der Lage, in langfristigen unterirdischen Feuchtigkeitskontrollbrunnen stabil zu arbeiten?
Das Getriebegehäuse verfügt über eine vollständig abgedichtete Gussaluminiumstruktur mit integriertem Hohlraum für permanentes Schmierfett, und die Verbindungsoberfläche ist mit wasserdichten Gummidichtungen ausgestattet, um zu verhindern, dass unterirdische feuchte Luft in die inneren Eingriffsteile eindringt. Durch eine regelmäßige jährliche Überprüfung der Fettfüllmenge kann ein stabiler Getriebebetrieb über mehr als zehn Jahre ohne Rostbildung aufrechterhalten werden.

6. Richtlinien für regelmäßige Inspektion und langfristige Korrosionsschutzwartung

Vergrabene und isolierte Installationsumgebungen beschleunigen die Alterung externer Ventilkomponenten. Daher müssen standardisierte regelmäßige Inspektions- und Wartungszyklen entsprechend den unterschiedlichen Arbeitsbedingungen formuliert werden, um plötzliche Dichtungsausfälle oder Übertragungsblockaden während des Pipelinebetriebs zu vermeiden.Absperrklappe mit verlängertem Spindelgetriebe und FlanschDurch das geteilte Design mit austauschbaren Verschleißteilen können die meisten Wartungsarbeiten vor Ort ohne Abschaltung der Rohrleitung und Demontage des integrierten Ventils durchgeführt werden, wodurch die Ausfallzeit des Rohrleitungssystems aufgrund von Wartungsarbeiten erheblich verkürzt wird.

6.1 Monatliche Routineinspektionen für Getriebeteile

Öffnen Sie den Bodenschachtdeckel oder den reservierten Betriebskanal der Rohrleitungsisolierung, drehen Sie das Handrad hin und her, um den vollständigen Hub zu öffnen und zu schließen, und beobachten Sie, ob der Drehvorgang ungewöhnliche Blockierungen und ungewöhnliche Reibungsgeräusche aufweist. Überprüfen Sie den Zeiger der Winkelskala des Getriebes, um sicherzustellen, dass der angezeigte Öffnungsgrad mit dem tatsächlichen Durchflussunterbrechungszustand der Scheibe übereinstimmt. Wischen Sie Oberflächenstaub und feuchte Schlammflecken vom Getriebegehäuse ab, prüfen Sie, ob sich am oberen Ende der Spindelpackung mittlere Leckspuren befinden, und notieren Sie die Sickermenge für den späteren Austausch der Packung.

Wischen Sie bei Getrieben, die in unterirdischen, feuchten Inspektionsschächten installiert sind, das Außengehäuse jeden Monat mit einem trockenen Lappen ab, um an der Oberfläche haftende Kondenswassertröpfchen zu entfernen und so zu verhindern, dass eine langfristige Feuchtigkeitskorrosion der Gehäuseoberfläche aus Aluminiumlegierung zu Perforationsschäden im inneren Dichtungsfetthohlraum führt. Wenn der Handraddrehwiderstand im Vergleich zum vorherigen Inspektionsprotokoll offensichtlich zunimmt, muss zusätzliches Schmierfett durch die reservierte Fetteinspritzdüse in das Getriebe eingespritzt werden.

6.2 Jährliche Wartung für umfassenden Korrosionsschutz und Dichtungsaustausch

Führen Sie jedes Jahr eine vollständige Korrosionsprüfung der äußeren Schutzhülle des verlängerten Vorbaus durch und prüfen Sie, ob das äußere wasserdichte, rostgeschützte Spiralmaterial Risse aufweist, abfällt und Bodenwasser in den Hülsenspalt eindringt. Beschädigte Korrosionsschutzumhüllungsteile müssen mit neuem wasserfestem Wickelmaterial umwickelt werden, und der Verbindungsspalt wird mit Rostschutzkleber abgedichtet, um den Kontakt des unterirdischen korrosiven Mediums mit dem Metallschaftschaft zu verhindern.

Nehmen Sie den alternden elastischen Dichtungsring im Inneren des Ventilkörpers durch Demontage des Flansches während der jährlichen Wartung der Rohrleitung heraus und ersetzen Sie ihn durch einen neuen Dichtungsring, der der Mediumstemperatur und dem Korrosionsgrad entspricht. Überprüfen Sie den Oberflächenkratzer und den Korrosionsgrad der Klappenscheibe, polieren und reparieren Sie kleinere Rostflecken auf der Scheibenoberfläche und führen Sie vor dem Wiedereinbau in das Ventilgehäuse eine zusätzliche Korrosionsschutzbeschichtung durch. Alle ersetzten alten Dichtungszubehörteile werden gemäß den Industrieabfallmanagementstandards klassifiziert und recycelt, ohne dass sie wahllos entsorgt werden.

  • Monatlicher Vollhubtest des Handrads, um versteckte Gefahren durch Getriebeblockierungen zu erkennen
  • Rechtzeitiges zusätzliches Getriebeschmierfett, wenn das Drehmoment deutlich ansteigt
  • Jährliches Umwickeln des beschädigten Stiels mit einer wasserdichten Korrosionsschutzschicht
  • Ersetzen Sie den alternden inneren Dichtungsring während der regelmäßigen Wartung der Rohrleitung

7. Kundenspezifische Parameteranpassung und technischer technischer Support

Standardmäßige feste Spindellängen, Flanschdruckstufen und Dichtungsmaterialkonfigurationen können die meisten konventionellen kommunalen und industriellen Rohrleitungsprojekte abdecken, aber besondere vergrabene Tiefe, ultradicke Rohrleitungsisolierung, hochkorrosive mittlere und sehr große Kaliber-Engineering-Projekte erfordern eine gezielte individuelle Parameteranpassung der Ventilkomponenten. Standardisierte Produkte von der Stange können sich nicht an spezielle Platzbeschränkungen bei der Rohrleitungsanordnung und Arbeitsbedingungen mit mittlerer Korrosion anpassen, so dass eine professionelle, maßgeschneiderte Produktion die einzigartigen technischen Parameter jedes unabhängigen technischen Projekts einzeln erfüllen kann.

Waits Valve Co., Ltd.verfügt über komplette Guss-, Präzisionsbearbeitungs- und Montage-Produktionslinien für die Herstellung von Absperrklappen mit Getriebeflansch und verlängertem Schaft und verfügt über umfassende technische Erfahrung in der kommunalen Wasserversorgung, der chemischen Industrie, der Lebensmittelverarbeitung und bei Projekten für erdverlegte Parkleitungen. Alle Produktproduktionsprozesse entsprechen den internationalen und inländischen Prüfnormen für Druckbehälterventile API609, ANSI B16.5 und GB/T13927 und gewährleisten so eine gleichbleibende Dichtungsleistung und Übertragungsstabilität kundenspezifischer Chargenprodukte.

Anpassbarer Produktparameterbereich

Zu den anpassbaren, kundenspezifischen Artikeln gehören die verlängerte Schaftgesamtlänge, die Flanschdruckklasse PN10/PN16/150LB, die Umstellung der Ventilkörper- und Scheibenmaterialqualität, der Austausch des Dichtungsring-Medium-Anpassungsmaterials, die Einbauhöhe des Getriebes und die Anpassung der Handradgröße. Entsprechend der von den Ingenieuren bereitgestellten Einbautiefe, Mediumstemperatur und Mediumkorrosivität optimiert das technische Team das Abstimmungsschema für Komponentenmaterialien, um vorzeitige Alterung und Ausfälle von Ventilen nach dem Projektbetrieb zu vermeiden.

Mitgelieferte technische technische Dokumente

Für jede kundenspezifische Bestellung können vollständige Maßzeichnungsdateien, Prüfberichte über die chemische Zusammensetzung des Materials, Aufzeichnungen über Druckdichtigkeitstests und Installationsbetriebsleitfäden bereitgestellt werden, die für die Überprüfung der technischen Zeichnungen, die Bauabnahme und als Referenz für das tägliche Betriebsmanagement verwendet werden können. Nicht für alle Projektberatungsanfragen werden physische Teststücke bereitgestellt.

Bevor Sie kundenspezifische Produktionsanforderungen einreichen, klären Sie die vollständigen technischen Parameter der Pipeline vor Ort, einschließlich des Nenndurchmessers der Pipeline, der Einbautiefe oder der Gesamtdicke der Isolierung, des Mediumtyps und der Betriebstemperatur, des Pipeline-Designdrucks und der reservierten Größe des Installationsraums. Vollständige Parameterinformationen können den Schemabestätigungszyklus verkürzen und Verzögerungen bei Dimensionsänderungen vermeiden, die durch unvollständige Daten nach Abschluss der Produktproduktion verursacht werden.

Geben Sie die Tiefe der vergrabenen Pipeline, die mittleren Parameter und die technischen Layoutbeschränkungen an.Kontaktieren Sie unsum gezielte maßgeschneiderte Ventilkonstruktionspläne zu erhalten und unterstützende technische Zertifizierungsdokumente auszufüllen.
