Wie sorgt das Design eines Kugelventils eine enge Siegel?

Ballventile sind bekannt für ihre Fähigkeit, ein zuverlässiges und enges Versiegel zu liefern, was sie in einer Vielzahl von Industrie- und Wohnanwendungen unverzichtbar macht. Ihr einzigartiges Design sorgt nicht nur für eine effiziente Durchflussregelung, sondern minimiert auch das Risiko von Lecks. Lassen Sie uns mit der Gestaltung von a befassenBallventilErreicht diese Versiegelungspräzision.

Schlüsselkomponenten eines Ballventildesigns

Um den Versiegelungsmechanismus zu verstehen, ist es wichtig, die Schlüsselkomponenten eines Ballventils zu untersuchen:

- Die Kugel: Eine kugelförmige Komponente mit einem Loch (Bohrung) durch seine Mitte, sodass Flüssigkeit fließen kann, wenn sie mit der Pipeline ausgerichtet ist.

.

- Körper: Das Ventilgehäuse, das die inneren Komponenten enthält und schützt.

- STEM: Verbindet den Ball mit dem Aktuator oder dem Handle und ermöglicht die Rotation.

- Dichtungen und Dichtungen: Stellen Sie sicher, dass um den Stiel oder zwischen Ventilkomponenten kein Leckage auftritt.

Wie das Kugelventil ein dichtes Siegel erreicht

1. Präzisionsbearbeitung des Balls

Der Ball in aBallventilist genau bearbeitet, um eine glatte und gleichmäßige Oberfläche zu erreichen. Dies stellt sicher, dass die Oberfläche des Balls, wenn das Ventil geschlossen ist, perfekt zu den Sitzen übereinstimmt und eine enge Siegel erzeugt.

- Voller Kontakt: Die kugelförmige Form sorgt für den vollen Kontakt mit den Sitzen und beseitigt Lücken.

- Niedriges Drehmomentanforderungen: Eine gut geeignete Kugel verringert die Reibung und ermöglicht das Ventil, mit minimalem Aufwand fest zu versiegeln.

2. Sitzmechanismus

Die Sitze in einem Kugelventil sind so ausgelegt, dass sie beim Schließen des Ventils leicht komprimiert werden, wodurch ein dichtes Dichtung erzeugt wird.

- Weiche Sitze: Materialien wie PTFE verformen sich leicht unter Druck und füllen alle geringfügigen Unregelmäßigkeiten auf der Kugeloberfläche.

- Federbelastete Sitze: In einigen Konstruktionen drücken Federn die Sitze gegen den Ball und halten eine Siegel auch unter schwankenden Drücken.

3.. Floating Ball Design

Viele Ballventile verfügen über ein schwimmendes Balldesign, bei dem der Ball nicht fixiert, sondern von den Sitzen an Ort und Stelle gehalten wird.

- Selbstanpassung: Die schwimmende Kugel wird durch den Druck der Flüssigkeit gegen den stromabwärtigen Sitz gedrückt, wodurch die Dichtung verbessert wird.

- Unter Druck wirksam: Dieses Design sorgt selbst in Hochdrucksystemen für eine enge Dichtung.

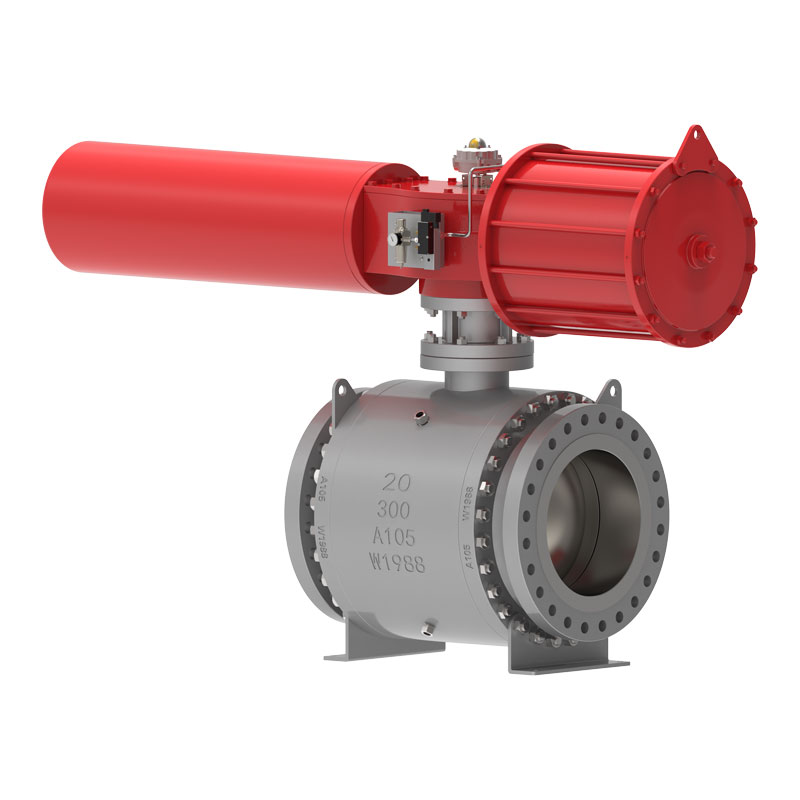

4. Trunnion-montiertes Balldesign

Bei größeren oder Hochdruckkugelventilen wird ein auf dem Trunnion montiertes Design verwendet. Der Ball ist oben und unten verankert und verringert die Belastung der Sitze.

- Reduzierter Verschleiß: Die feste Kugel minimiert die Sitzverformung und sorgt für eine konsistente Dichtung im Laufe der Zeit.

- Doppelversiegelung: Sowohl stromaufwärts als auch stromabwärts gelegene Sitze halten den Kontakt mit der Kugel auf und sorgen für eine zusätzliche Versiegelungsschicht.

5. Stammversiegelung

Um Lecks rund um den Stiel zu verhindern, enthalten Ballventile:

- O-Ringe und Verpackung: Flexible Materialien, die eine Dichtung um den Stiel bilden.

.

Vorteile der engen Dichtung in Kugelventilen

- Leckprävention: Gewährleistet keinen Flüssigkeitsverlust, was die Effizienz und Sicherheit verbessert.

- Vielseitigkeit: Verarbeitet eine Vielzahl von Medien, einschließlich Gasen, Flüssigkeiten und Aufschlämmen.

- Haltbarkeit: Widerstand gegen Verschleiß, eine enge Siegel über längere Zeiträume aufrechterhalten.

Anwendungen, die von engen Dichtungen profitieren

Die Fähigkeit der Kugelventile, ein dichtes Siegel bereitzustellen, macht sie ideal für:

- Hochdruckpipelines.

- gefährlicher oder ätzender Medientransport.

- Kritische Anwendungen in Branchen wie Öl und Gas, chemischer Verarbeitung und Pharmazeutika.
